Practica 1
REDES DE ACCESO Y MEDIOS DE
TRANSMISION
ING. JOSE DAVID CASANOVA BALLINAS
PRACTICA 1
Esta práctica consiste en crear
una red de 5 equipos utilizando un router y un switch. 3 equipos se conectarán
vía Ethernet y 2 vía inalámbrica, todos con ip’s fijas. Y proporcionales

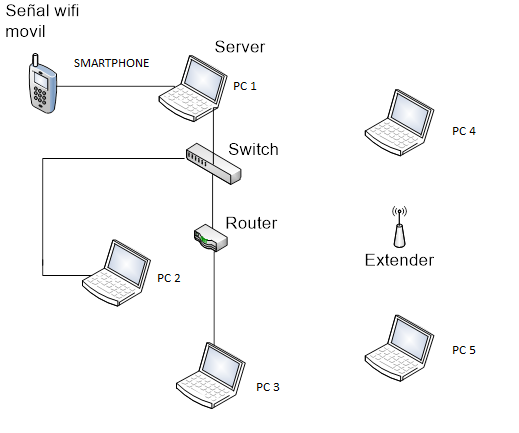

conexión a internet utilizando la señal 4g de un smartphone. El resultado debe ser como el que se muestra
en la figura.
Paso 1. Compartir la conexión de
internet del smartphone.
Se compartió la señal de internet
de un dispositivo android. En ajustes --> Internet compartido --> Zona
WiFi portátil. A continuación nos pedirá configurar unos ajustes como nombre de
la Red y Contraseña.
Se
conecta la PC 1 que funcionará como servidor a la red inalámbrica creada por el
celular. Una vez conectado, nos vamos a Panel de control\Redes e Internet\Conexiones
de red. Y en el icono ce nuestra tarjeta de red inalámbrica, hacemos clic
derecho, Propiedades. Una vez que abre el cuadro de propiedades, hacemos clic
en la pestaña Uso compartido y seleccionamos la opción Permitir que los
usuarios de otras redes se conecten a través de la conexión a Internet de este
equipo. Al hacerlo, nos configura el
puerto Ethernet del equipo con una dirección IP fija. De acuerdo a esa IP,
vamos a configurar la PC 2 y el router con el mismo segmento de red, y
configurando como puerta de enlace la dirección de la PC 1
Paso 3. Configuración PC 2.
La PC 2 ira conectada a la PC 1
por medio del switch, para conectarla, únicamente se le configura la dirección
IP como estática; esta debe estar en el
mismo segmento de red que el servidor, y la puerta de enlace debe ser la IP del
servidor.
Paso 4. Configuración del Router.
Para configurarlo, entramos al
entorno de configuración web. Primero en el apartado de WAN, que es el puerto
donde se configura la entrada de internet, se desactiva la opción de DHCP, y se
ponen los mismo parámetros del paso anterior, con una IP diferente en el último
octeto.
Y a partir de aquí, las demás
PC´s dependerán del router. Por lo que a este último se le desactiva el modo
DHCP.
Paso 5. Configuración PC 3, PC 4
y PC 5.
La PC 3 se conectará vía Ethernet
al router, esta debe configurarse con IP fija, de acuerdo a los parámetros y
segmento de red configurados en el router, lo mismo para las PC’s 4 y 5 pero de
forma inalámbrica. La PC 4 se conectara al router, y la 5 por medio del
extender.
Paso 6. Configuración extender.
Para este paso utilizamos un AP,
en modo repetidor. Únicamente identificamos la red del router y la
seleccionamos e introducimos la contraseña.
Que es una red inalámbrica
La red inalámbrica es la conexión de dispositivos o terminales se pueden conectar por medio de la red pero si. Necesidad de cables,
El usuario puede mantenerse comunicado y desplazarse dentro de área geográfica o rango ya que tiene toda la movilidad por qué su red no es estática, Las redes inalámbricas se basan en un enlace que utiliza ondas electromagnética (radio e infrarrojo) en lugar de cableado estándar. También se pueden conectar los equipos vía remota sin ningún tipo de inconveniente así estén a unos metros o a unos tantos kilómetros, la instalación de estas redes no requiere de ningún cambio significativo en la infraestructura existente como pasa con las redes cableadas, Así como tampoco influye ni daña cuando se expande una red, como de taladrar una pared, extender más los cables, dependiendo de la expansión de tu red ya sea necesario poner un access point para ampliar el rango, más eso no amplía el ancha de banda
Por el otro lado, existen algunas cuestiones relacionadas con la regulación legal del espectro electromagnético. Las ondas electromagnéticas se transmiten a través de muchos dispositivos (de uso militar, científico y de aficionados), pero son propensos a las interferencias. Por esta razón, todos los países necesitan regulaciones que definan los rangos de frecuencia y la potencia de transmisión que se permite a cada categoría de uso.
Las tecnologías específicas utilizadas por los equipos WiFi incluyen 802.11a, b, g, y n. 802.11n fue ratificado por IEEE en septiembre 2009, es un estándar muy reciente.
802.11g es compatible con
802.11b, y 802.11n es compatible con 802.11ª cuando opera a 5 GHz, y con b/g en
la banda de 2.4 GHz. 802.11n puede utilizar dos canales adyacentes de 20 MHz,
para un total de 40MHz lo que no está contemplado en los estándares anteriores,
y de esta manera puede alcanzar rendimientos reales superiores a 100 Mbps. El
estándar permite inclusive mejorar esta ifra
usando múltiples flujos de datos y ya existen equipos que utilizan esta modalidad.
802.11a,b, y g son ahora parte
del estándar IEEE 802.11-2007 que comprende todas las enmiendas ratificadas
hasta ese año, incluyendo 802.11e que permite QoS (calidad de Servicio). Obsérvese
que WiMAX es una tecnología completamente diferente de WiFi, está basada en
estándares diferentes y puede operar tanto en bandas licenciadas como exentas
de licencia.
Modos de funcionamiento en
WiFi
Los dispositivos WiFi pueden
operar en alguno de los siguientes modos: Cada modo tiene restricciones de
operación específicas, y los radios sólo pueden operar en un modo en un momento
determinado.
‣
Master (AP -access point-)
‣
Managed (también llamado cliente o estación)
‣
Ad-hoc (usado en redes en malla)
‣
Monitor (no usado normalmente para comunicaciones)
‣
Otros modos no 802.11 (por ejemplo Mikrotik
Nstreme o Ubiquiti
AirMAX)
Los radios WiFi pueden operar
en uno sólo de estos cuatro modos en un momento determinado. Esto significa que
el mismo radio no puede funcionar simultáneamente como AP y como cliente.
Pero existen enrutadores
inalámbricos que aceptan más de un radio en cuyo caso se puede tener un radio
funcionando como AP (Access Point) y otro como cliente. Esto se usa a menudo en
redes en malla para aumentar el rendimiento
Modo master
El modo master (también
llamado modo AP o de infraestructura) se usa para instalar una red con un AP (punto
de acceso) que conecta a diferentes clientes. El AP crea una red con un nombre
específico (denominado SSID ó ESSID) y un canal sobre el cual se ofrecen los
servicios de la red. Los dispositivos WiFi en modo master pueden comunicarse
sólo con los dispositivos asociados a ellos que estén en modo managed.
Modo ad-hoc
El modo Ad-hoc mode se usa
para crear redes en malla donde:
‣ No hay dispositivos en modo master (AP)
‣ Se realiza la comunicación directamente entre
todos los nodos
Los dispositivos deben estar
dentro de su rango de cobertura para poder comunicarse y deben escoger un nombre
de red y canal común.
El modo Monitor se usa para
escuchar pasivamente todo el tráfico en un canal dado. Es útil para:
‣ Analizar los problemas en un enlace inalámbrico
‣ Observar el uso del espectro en una zona
‣ Realizar tareas de mantenimiento y de seguridad
El modo monitor se usa en
ciertas herramientas (tales como Kismet) para escuchar pasivamente todo el
tráfico que circula en un determinado canal. Esto ayuda en el análisis de los
problemas de una red y en la observación del uso local del espectro. El modo
monitor no se usa para comunicaciones normales.
Redes Puenteadas
Para una red local inalámbrica
simple, una arquitectura de tipo puente es normalmente la más adecuada.
Ventajas
‣ Configuración muy simple
‣ Es muy fácil incorporar la itinerancia
(roaming)
Desventajas
‣ Se vuelve ineficiente al añadir muchos nodos
‣ Todo el tráfico de difusión (broadcast) es
retransmitido
‣ Virtualmente inusable en grandes redes de área
extendida
(WAN)
La topología de red más simple
desde la capa dos es la de puente (bridge). Cuando se establece un puente entre
la interfaz Ethernet y la interfaz inalámbrica, se crea un concentrador (hub)
inalámbrico que se comporta de la misma manera como si todos los clientes
estuvieran conectados por cable al mismo concentrador. Aunque esta
configuración es simple, no es muy eficiente, puesto que cada dispositivo en la
red comparte el mismo dominio de difusión (está en la misma subred) por lo que
aumenta el tráfico y las colisiones reduciéndose así el caudal efectivo.
Redes enrutadas
Las redes de gran escala se
construyen aplicando protocolos de enrutamiento entre nodos.
‣ El enrutamiento estático es usado
frecuentemente para enlaces punto a punto.
‣ El enrutamiento dinámico (con protocolos como
RIP u OSPF) puede usarse con redes inalámbricas más grandes, aunque estos
protocolos no están diseñados para trabajar sobre redes inalámbricas que pueden
presentar considerables pérdida de paquetes.
‣ Los protocols de enrutamiento en malla
funcionan muy bien en redes inalámbricas, particularmente cuando los radios están
en el modo ad-hoc.
En lugar de puentear los AP
directamente a la Ethernet, se puede limitar los dominios de difusión a sólo
algunos AP. Los protocolos de enrutamiento dinámico tradicionales funcionan
bien, siempre que los enlaces inalámbricos sean robustos. Históricamente los problemas
que causaban lentitud en la red eran debidos a la congestión, por lo que el
protocolo reacciona transmitiendo menos frecuentemente para aliviar el problema.
Pero en una red inalámbrica, la lentitud puede ser debida a una señal demasiado
débil o a interferencia, cosas que el protocolo no distingue de la congestión.
Reducir la tasa de transmisión puede más bien empeorar el problema, mientras que la retransmisión
inmediata es una mejor estrategia en este caso. Los protocolos de enrutamiento
en malla modernos (tales como OLSR or B.A.T.M.A.N) pueden utilizar información
sobre la calidad del enlace para Redes enrutadas Cuando la red crece, se hace
necesario utilizar algún esquema deenrutamiento para mantener la eficiencia en
el manejo de tráfico.
Desventejas
‣ Configuración más compleja
‣ La itinerancia (roaming) entre AP no es
soportada tomar decisiones respecto al enrutamiento y las retransmisiones.
